Pochopení vypouštěcích hadic

1. Co jsou vypouštěcí hadice?

Vypouštěcí hadice jsou ohebné trubky určené k přepravě kapalin, polotuhých látek nebo plynů z jednoho místa na druhé pod tlakem. Na rozdíl od sacích hadic (které vtahují materiál dovnitř), vypouštěcí hadice jsou konstruovány tak, aby vydržely vnitřní tlak, což je činí nezbytnými v průmyslových odvětvích, kde je vyžadován řízený průtok a směrový přenos.

Primární funkce výtlačných hadic

• Přenos materiálu: Přesuňte vodu, chemikálie, kal nebo abrazivní pevné látky.
• Manipulace s tlakem: Navrženo tak, aby vydrželo čerpací síly bez zhroucení.
• Trvanlivost: Odolné vůči opotřebení, zauzlování a vlivům prostředí.

Klíčová odvětví využívající výtlačné hadice

Výtlačná hadice vs. sací hadice: Klíčové rozdíly

Základní parametry pro identifikaci výtlačných hadic

• Vnitřní průměr (ID): Rozsahy od ½ palce do 12 palců, v závislosti na potřebách průtoku.
• Hodnocení tlaku: Měřeno v PSI/bar (např. 150 PSI pro standardní přenos vody).
• Rozsah teplot: Některé hadice zvládají -40°F až 200°F (-40°C až 93°C).
• Materiálová kompatibilita: Guma (odolná proti oděru), PVC (lehká) nebo speciální směsi (odolné proti chemikáliím).

Proč jsou vypouštěcí hadice důležité
Jejich schopnost zvládnout tlakový tok dělá vypouštěcí hadice kritické pro prevenci úniků, rozlití a provozních prostojů. Výběr správného typu zajišťuje účinnost, bezpečnost a dlouhou životnost v náročných prostředích.

2. Porozumění výtlačným hadicím: typy, aplikace a průvodce výběrem

Typy vypouštěcích hadic

1. Gumové vypouštěcí hadice

• Konstrukce: Vyztuženo tkaninou nebo ocelovým drátem
• Rozsah tlaku: 150-300 PSI
• Rozsah teplot: -40 °F až 200 °F (-40 °C až 93 °C)
• Nejlepší pro: Aplikace brusných materiálů, oleje a vody
• výhody: Vynikající flexibilita, odolná proti zlomení, trvanlivá

2. Výtlačné hadice z PVC

• Konstrukce: Materiál PVC se spirálovou výztuhou
• Rozsah tlaku: 100-250 PSI
• Rozsah teplot: 32 °F až 140 °F (0 °C až 60 °C)
• Nejlepší pro: Lehký přenos vody, chemické aplikace
• výhody: Lehký, odolný proti korozi, cenově dostupný

3. Termoplastické vypouštěcí hadice

• Konstrukce: Více termoplastických vrstev
• Rozsah tlaku: 200-400 PSI
• Rozsah teplot: -60 °F až 275 °F (-51 °C až 135 °C)
• Nejlepší pro: Chemický přenos, potravinářské aplikace
• výhody: Chemicky odolný, nekontaminující

4. Kompozitní/materiálově specifické hadice

• Speciální typy:
  • Chemicky odolné hadice (výstelka PTFE)
  • Hadice odolné proti oděru (extra silné stěny)
  • Potravinářské hadice (materiály schválené FDA)
• Rozsah tlaku: Liší se podle konstrukce (150–600 PSI)
• Rozsah teplot: Liší se materiálem

Aplikace výtlačných hadic

Průvodce výběrem vypouštěcí hadice

1. Úvahy o kompatibilitě materiálu

• voda: Standardní pryž nebo PVC
• Oleje/paliva: Gumové směsi odolné proti oleji
• Kyseliny/zásady: PTFE nebo speciální pryž
• Abrazivní kaše: Extra silná guma s podšívkou odolnou proti opotřebení

2. Požadavky na velikost a průtok

• Průvodce výběrem průměru:
  • 1-2" pro nízkoobjemové aplikace
  • 3-6" pro mírný průtok
  • 8" pro přenos velkého objemu
• Průtok: Přizpůsobte velikost hadice kapacitě čerpadla

3. Tlakové a teplotní faktory

• Pracovní tlak: Vždy překračujte tlak v systému o 25 %
• Trhací tlak: Minimálně 4x pracovní tlak
• teplota: Ověřte, že jmenovitý výkon hadice odpovídá teplotě kapaliny

4. Potřeby posílení

• Standardní povinnost: Jedna vrstva látky (150 PSI)
• Vysoká zátěž: Více vrstev tkaniny (300 PSI)
• Extra Těžký Duty: Výztuž ocelovým drátem (400 PSI)

5. Pružnost vs. tuhost

• Vysoká flexibilita: Vyžaduje se pro přesun zařízení
• Tužší hadice: Lepší pro vysokotlaké aplikace

6. Ukončete připojení

• Běžné typy:
  • Kování Camlock
  • Konce se závitem NPT
  • Přírubové spoje
• Tip pro výběr: Přizpůsobte stávající vybavení zařízení

Srovnávací tabulka výkonu

Zvláštní ohledy

• Statická vodivost: Vyžaduje se pro hořlavé kapaliny
• UV odolnost: Důležité pro venkovní použití
• Poloměr ohybu: Minimální zakřivení před omezením průtoku
• Soulad s předpisy: NSF, FDA nebo jiné průmyslové standardy

3. Klíčové vlastnosti vysoce kvalitních výtlačných hadic

1. Specifikace tlaku

• Hodnocení pracovního tlaku:
  • Standardní zatížení: 150-250 PSI
  • Těžký provoz: 250-400 PSI
  • Průmyslová kvalita: 400-600 PSI
• Bezpečnostní rozpětí tlaku při roztržení:
  • Bezpečnostní poměr minimálně 4:1 (tlak při roztržení vs. pracovní tlak)
  • Příklad: Hadice 300 PSI by měla mít hodnotu prasknutí 1200 PSI

2. Faktory trvanlivosti materiálu

3. Konstrukce výztuže

• Standardní výztuhy:
  • Jedna textilní vrstva (150-200 PSI)
  • Dvojité textilní vrstvy (200-300 PSI)
  • Šroubovice z ocelového drátu (300-600 PSI)
• Srovnání výztuže:
  • Tkanina: Lepší pružnost, nižší hmotnost
  • Drát: Vyšší tlaková kapacita, odolnost proti zalomení

4. Rozsahy teplotní tolerance

5. Charakteristiky účinnosti toku

• Design s hladkým vývrtem:
  • Minimální ztráta třením (měřeno v PSI pokles na 100 stop)
  • Typické hodnoty: pokles 2-5 PSI při jmenovitém průtoku
• Konzistence vnitřního průměru:
  • Tolerance: ±3 % jmenovité velikosti
  • Zabraňuje omezení průtoku v ohybech

6. Bezpečnostní certifikace

• Kritická certifikace:
  • NSF/ANSI 61 pro pitnou vodu
  • FDA 21 CFR pro styk s potravinami
  • ATEX pro výbušná prostředí
  • Seznam UL pro požární odolnost

7. Porovnání fyzikálních vlastností

8. Speciální funkce

• Rozptyl statické elektřiny: Povrchový odpor <10^5 ohmů (pro hořlavé kapaliny)
• Antimikrobiální: Pro potravinářské/farmaceutické aplikace
• Neoznačení: Důležité pro prostředí čistých prostor
• Plovoucí schopnost: Pěnové jádro pro námořní aplikace

9. Standardy testování odolnosti

• Hodnocení cyklu Flex: Minimálně 50 000 cyklů (ASTM D380)
• Impulzní testování: 100 000 tlakových cyklů (SAE J343)
• Testování oděru: Minimálně 500 cyklů (ISO 6945)

4. Údržba a bezpečnostní tipy pro vypouštěcí hadice

1. Pokyny pro správné skladování

• Ideální podmínky skladování:
  • teplota: 32°F to 100°F (0°C to 38°C)
  • Vlhkost: Pod 65 % RH
  • Vyhněte se přímému slunečnímu záření (degradace UV zářením)
• Skladovací poloha:
  • Položte naplocho nebo zavěste svisle
  • Nikdy neskladujte se zalomením nebo ostrými ohyby
  • Minimální poloměr ohybu: 10x průměr hadice

2. Kontrolní seznam rutinních kontrol

3. Postupy čištění podle aplikace

• Voda/odpadní voda: Opláchněte čistou vodou při 1,5násobku pracovního tlaku
• Chemický přenos: Trojité opláchnutí kompatibilním rozpouštědlem
• Olej/palivo: Propláchněte čisticím roztokem (pH 7-9)
• Kaše/pevné látky: Mechanické kartáčování vzduchovým tryskáním

4. Protokol tlakové zkoušky

• Frekvence: Čtvrtletní pro nepřetržité používání
• Testovací metoda: Hydrostatická zkouška při 1,5násobku pracovního tlaku
• Délka: 30 minut minimálně
• Kritéria přijetí: <2% pokles tlaku, žádné viditelné netěsnosti

5. Bezpečnostní parametry manipulace

6. Provozní osvědčené postupy

• Instalace:
  • Dodržujte poloměr ohybu o průměru minimálně 5x
  • Používejte správné podpěry každých 3-5 stop
• Provoz:
  • Vyhněte se náhlým tlakovým rázům (>10 % PSI/s)
  • Maximální rychlost proudění: 20 stop/s pro kapaliny
• Vypnutí:
  • Postupné snižování tlaku
  • Před uskladněním dokončete drenáž

7. Zvláštní ohledy na produkty Jiangsu Jinluo

Dáno Jiangsu Jinluo New Material Technology Co., Ltd specializace na polyuretanové a průmyslové hadice (průměr 2-16 palců), věnujte pozornost těmto specifickým aspektům údržby:

• Polyuretanové hadice:
  • Zvýšená chemická odolnost, ale vyhněte se silným kyselinám
  • Vynikající odolnost proti oděru (o 50 % lepší než standardní pryž)
  • Skladovatelnost: 5 let (nepoužito ve správných podmínkách)
• Hadice o velkém průměru (8-16 palců):
  • Vyžadujte speciální čisticí zařízení
  • Potřebujeme zesílené nosné konstrukce
  • Frekvence kontrol: Měsíčně pro nepřetržité používání

8. Techniky prodloužení života

• Rotační systém: V náročných aplikacích střídejte více hadic
• Ochranný návlek: Přidejte ochranu proti oděru na kontaktní místa
• Koncová údržba kování: Roční mazání/kontrola závitu
• Tlakové cyklování: Postupně zvyšujte/snižujte tlak

9. Likvidace a recyklace

• Známky konce života:
  • Šíření trhlin >30 % délky
  • Pokles jmenovitého tlaku > 25 %
  • Trvalá deformace >5% průměru
• Soulad s životním prostředím:
  • Oddělte podle typu materiálu (guma/PVC/TPU)
  • Dodržujte místní předpisy pro průmyslovou likvidaci hadic

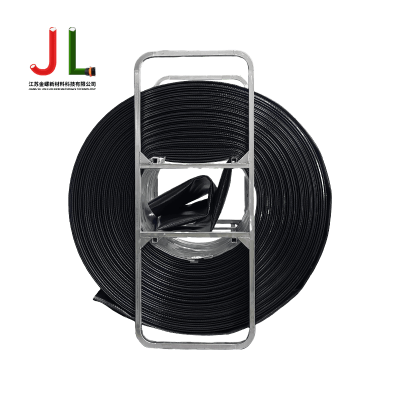

Jinluo Heavy-Duty polyuretanová tlaková hadice – flexibilní zesílená TPU plochá trubka
