Hadice pro přenos vody na ropné pole: Frac hadice a vysokotlaký průvodce

Hadice pro přenos vody pro operace na ropných polích

Hadice pro přepravu vody na ropné pole existuje proto, aby řešila velmi specifický problém: rychlé přemístění velkých objemů vody přes terén, který nemá pevnou potrubní infrastrukturu, a poté tuto hadici sbalit a znovu přesunout, jakmile se pracoviště posune. To je důvod, proč hadice pro přenos vody z ropného pole vypadá tak odlišně od pevné trubky používané ve stálých instalacích – musí se složit naplocho, naložit na nákladní auto nebo naviják a přemístit během několika hodin, nikoli dnů.

V praxi tato kategorie hadic pokrývá několik odlišných použití v rámci jednoho projektu na ropném poli: přesun čerstvé vody do vrtu před frakční prací, převádění vyrobené nebo zpětně odtékající vody do skladu nebo likvidace a poskytování dočasných přívodních vedení mezi vodními zdroji a míchacím zařízením. Každé z těchto použití má mírně odlišné požadavky na tlak a objem, ale sdílejí stejný základní požadavek na hadici, která může být rychle položena, držet se na nerovném terénu a být obnovena bez poškození pro opětovné použití na další podložce.

Proč se polyuretanová hadice pro přenos vody stala standardem

Polyuretanová hadice na přečerpávání vody do značné míry nahradila starší hadice na bázi pryže a PVC v aplikacích na ropných polích, protože TPU (termoplastický polyuretan) nabízí kombinaci vlastností, které je těžké srovnat: vysoká pevnost v tahu vzhledem k hmotnosti, silná odolnost proti oděru od pískových a štěrkových povrchů a stabilní výkon při teplotních výkyvech běžných v oblastech naftových polí, od letních veder po zimní mrazové podmínky.

Typická polyuretanová hadice pro ropná pole má koextrudovanou konstrukci: vnitřní vložka TPU v kontaktu s kapalinou, tkaná výztužná vrstva (obvykle vysokopevnostní polyester), která přenáší tlakové zatížení, a vnější kryt TPU, který zabraňuje přetahování otěru přes podložku. Tato vrstvená struktura umožňuje, aby se hadice při přepravě a skladování zcela složila naplocho a poté, co čerpadlo běží, se zakulatí do plného otvoru. Ve srovnání s ocelovou trubkou nebo pevnou poly trubkou může být polyuretanová hadice ekvivalentního průměru naložena, vyložena a položena menší posádkou za zlomek času.

Požadavky na tlak na hydraulické lomové hadice a hadice Frac

Hydraulická lámací hadice je na náročnějším konci kategorie hadic pro ropná pole. Zatímco nízkotlaká vodní přenosová vedení napájející frac podložku jsou obvykle dimenzována v rozsahu většiny standardních plochých hadic, frac hadice používaná blíže k čerpadlu a ústí vrtu může být vystavena mnohem vyššímu a rychleji cyklickému tlaku – faktoru, který je důležitý stejně jako samotné číslo vrcholu, protože opakované tlakové cykly unavují výztužné vrstvy rychleji než tlak v ustáleném stavu.

Kvůli tomuto cyklickému chování specifikace frac hadic obvykle uvádějí jak pracovní tlak, tak samostatné hodnocení únavy nebo životnosti a kupující hodnotící dodavatele by se měli ptát na obojí, spíše než na samotný pracovní tlak. Kvalita výztuže – typ vlákna, hustota vazby a to, jak dobře se výztužná vrstva připojí k vnitřní a vnější vrstvě TPU během koextruze – má přímý vliv na to, kolika tlakovým cyklům hadice vydrží, než dojde ke snížení výkonu.

• Pracovní tlak: tlak, na který je hadice dimenzována nepřetržitě během normálního provozu.
• Trhací tlak: práh selhání, obvykle několikanásobek pracovního tlaku jako bezpečnostní rezerva.
• Stupeň únavy při cyklech: jak se hadice chová při opakovaném natlakování a odtlakování, což je zvláště důležité pro části hadice Frac a hadice sousedící s čerpadlem.

Vysoký tlak Hadice ropného pole : Odpovídající hodnocení k práci

Ne každá hadice na místě ropného pole musí být dimenzována na maximální tlak a specifikace vysokotlaké hadice pro ropná pole, kde by bylo možné použít standardní tlakové potrubí pro přenos vody, jednoduše zvyšuje náklady a váhu. Praktickým přístupem je zmapovat tlakovou zónu místa – od nízkotlakého přívodního potrubí sladké vody přes středotlaké přenosové sekce až po vysokotlaká potrubí nejblíže čerpacímu zařízení – a vybrat průměr hadice a jmenovitý tlak pro každou zónu zvlášť.

Nadměrná specifikace každého vedení na místě na nejvyšší dostupný jmenovitý tlak není zkratkou k bezpečnosti – obvykle to znamená těžší a dražší hadici v sekcích, kde to není potřeba, zatímco skutečným slabým místem systému je často spojka nebo připojení spíše než samotné tělo hadice.

Průmyslové hadice pro ropu a plyn: Beyond Water Transfer

Průmyslové hadice pro ropu a plyn pokrývají širší soubor úkolů než samotný přenos vody, i když manipulace s vodou je obvykle aplikací s nejvyšším objemem podle délky nasazené hadice. Aplikace ropných a plynových hadic na typickém místě mohou zahrnovat manipulaci s produkovanou vodou, dočasný přenos paliva pro generátory a zařízení na místě, přenos bahna a kalu během vrtných operací a odvodnění nízko položených oblastí kolem podložky během vlhkého počasí.

Každé z těchto použití klade jiné požadavky zejména na vnitřní vložku, protože chemická kompatibilita mezi kapalinou, se kterou se manipuluje, a materiálem vložky je to, co určuje životnost více než samotný tlak. Vložka vhodná pro přepravu sladké vody není automaticky vhodná pro manipulaci s vodou s vyšší slaností nebo stopovými uhlovodíky, takže stojí za to ověřit si kompatibilitu kapalin s dodavatelem, než se předpokládá, že jedna specifikace hadice bude sloužit každé roli na místě.

Aplikace vrtacích hadic

Aplikace vrtacích hadic se liší od kategorií přenosu vody a lámání v tom, že hadice často manipuluje s vodou používanou k podpoře aktivních vrtných operací spíše než k lámání kapaliny pod vysokým cyklickým tlakem – myslete na zásobování vrtnou vodou, potlačení prašnosti a dočasné odvodnění kolem místa vrtání. Na spolehlivosti objemu a nepřetržitého průtoku zde záleží více než na jmenovitém maximálním tlaku, protože přerušení dodávky vody na plošinu může přímo zpozdit vrtné operace.

Vzhledem k tomu, že místa vrtání jsou často přemisťována, protože podložky jsou vyvíjeny postupně, má hmotnost hadice a snadnost přemístění zvláštní váhu při rozhodování o výběru. Polyuretanová plochá hadice, kterou může malá posádka naložit, přepravit a znovu položit během směny, má v této specifické roli skutečnou provozní výhodu oproti těžším pryžovým nebo tuhým alternativám trubek, a to i tam, kde jsou samotné tlakové požadavky relativně skromné.

Průvodce výběrem hadic pro ropné pole

Výběr správné hadice pro aplikaci na ropných polích sestává z krátkého seznamu otázek, propracovaných v pořadí, nikoli od průměru nebo ceny.

1. S jakou kapalinou se manipuluje a zda má vnitřní vložka potvrzenou chemickou kompatibilitu s ní – sladká voda, vyrobená voda a vrtná kapalina kladou na vložku různé požadavky.
2. Jaký je skutečný pracovní tlak v zóně, kterou bude tato hadicová část obsluhovat, a zda musí vydržet opakované tlakové cykly jako u potrubí sousedících s frakcí nebo ustálený průtok jako při přenosu vody.
3. V jakých půdních podmínkách bude hadice tažena nebo položena a potřebuje vnější kryt v důsledku toho zvýšenou odolnost proti oděru.
4. Jak často se bude hadice přemisťovat a na hmotnosti a kompatibilitě s cívkou záleží více, než by tomu bylo u semipermanentní šňůry.
5. Jaký průměr poskytuje požadovaný průtok bez předimenzování linky a zbytečného zvýšení hmotnosti a nákladů.

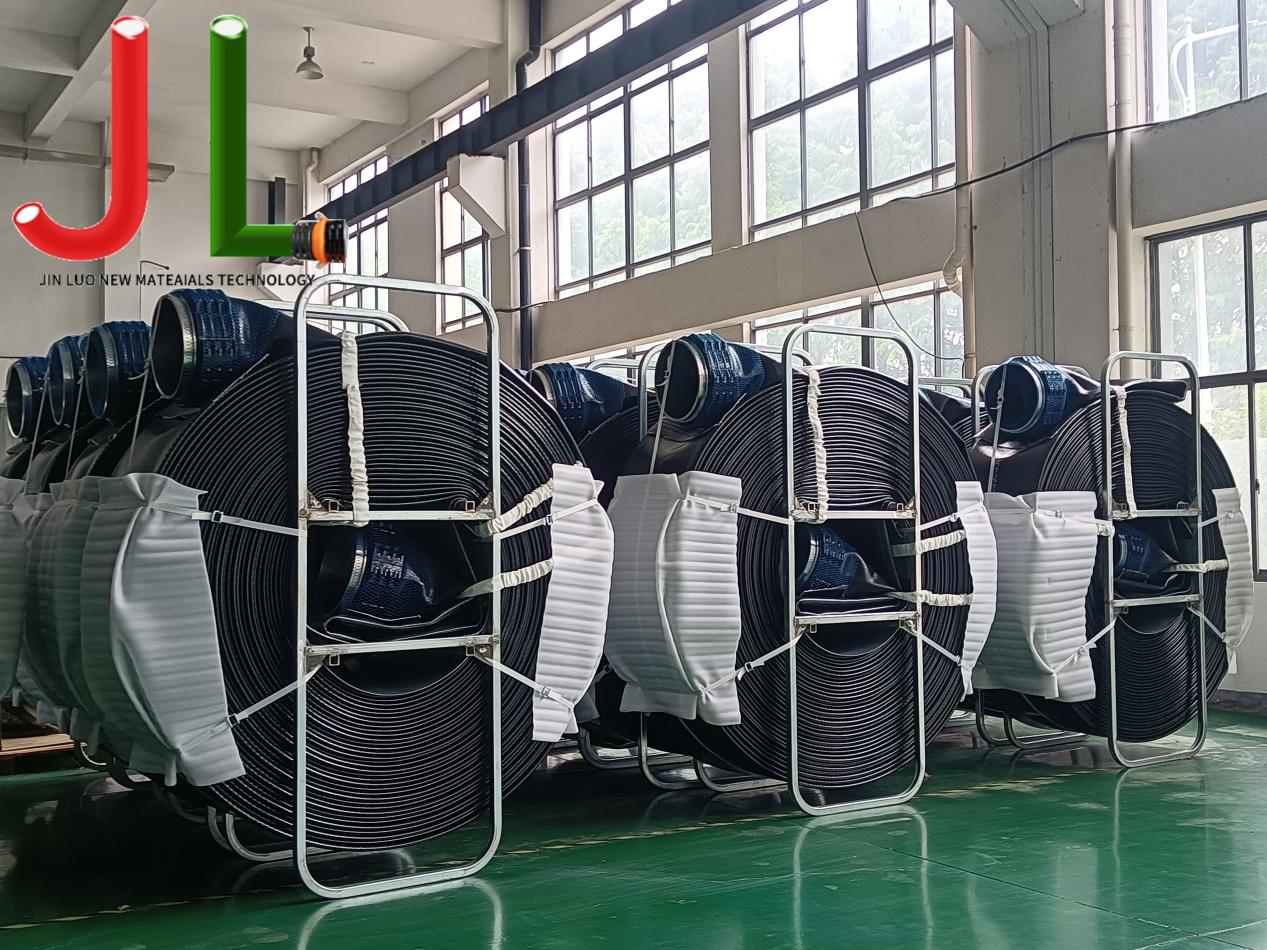

Jinluo vyrábí polyuretanové ploché hadice pro tuto řadu rolí na ropných polích, od přepravy sladké vody až po zásobování vodou lámavou, s rážemi od 2 do 16 palců a přizpůsobitelnými délkami pro různé rozvržení místa. Prozkoumání typu kapaliny, tlakové zóny a podmínek země před dokončením objednávky je obecně spolehlivější cestou ke správné specifikaci než výchozí nastavení hadic s nejvyšším hodnocením, které jsou k dispozici, a většina dodavatelů, včetně společnosti Jinluo, může poradit, která kombinace výztuže a krycího materiálu vyhovuje podmínkám konkrétního místa.
