Je plochá hadice TPU optimální volbou pro váš přenos tekutin?

V oblasti průmyslového přenosu kapalin má výběr vypouštěcí hadice přímý dopad na provozní efektivitu, bezpečnost a celkové náklady na vlastnictví. Zatímco PVC a pryž tradičně dominují na trhu, TPU položená plochá hadice se objevila jako vysoce výkonná alternativa, zejména pro náročné aplikace zahrnující uhlovodíky, abrazi a extrémní teploty. Tento článek poskytuje analýzu ploché hadice TPU na úrovni inženýrů, která zkoumá vlastnosti jejího materiálu, chemickou odolnost, jmenovité tlaky a vhodnost pro specializované úkoly, jako je přenos oleje.

TPU vs PVC položená plochá hadice: Srovnávací materiálová analýza

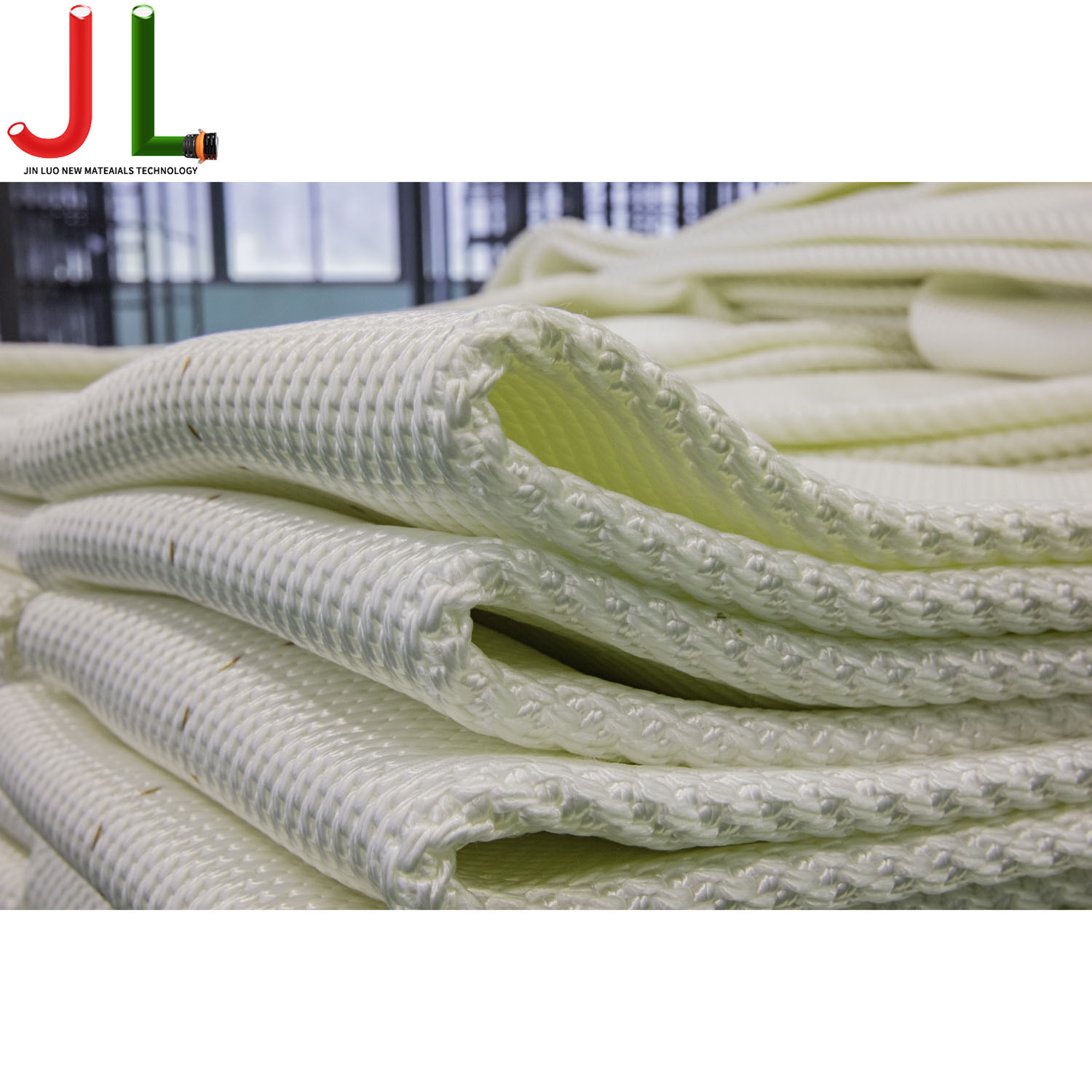

Výběr mezi TPU vs PVC položená plochá hadice vyžaduje podrobné pochopení vědy o polymerech a aplikačních požadavků. Hadice z PVC (polyvinylchloridu) jsou obvykle plastifikované, aby se dosáhlo pružnosti, ale to je za cenu dlouhodobé stability. Naproti tomu TPU (Termoplastický polyuretan) je elastomerní slitina, která kombinuje elasticitu pryže s houževnatostí plastu. Konstrukční metoda „extrudovaného skrz naskrz“, kde TPU zapouzdřuje vysoce pevnou polyesterovou výztuž, vytváří homogenní strukturu bez lepidel, čímž se eliminuje rizika delaminace.

Performance Matrix: TPU vs. PVC vs. pryž

Pro kvantifikaci rozdílů níže uvedená tabulka porovnává kritické technické parametry napříč třemi běžnými materiály používanými v konstrukci plochých hadic.

Údaje potvrzují, že ačkoli PVC zůstává nízkonákladovou možností pro obecné zavlažování, TPU položená plochá hadice ospravedlňuje svou vyšší počáteční cenu prodlouženou životností v abrazivním a chemicky agresivním prostředí.

TPU Lay Flat Hadice Chemická odolnost: Podrobná recenze

Pro inženýry nákupu, tpu položená plochá hadice chemická odolnost profil je rozhodujícím faktorem. Odolnost TPU pramení z jeho molekulární struktury, která zajišťuje inertnost vůči široké škále látek bez použití migrujících změkčovadel, která mohou kontaminovat tekutiny.

Kompatibilita s průmyslovými kapalinami

TPU je ze své podstaty odolný vůči alifatickým uhlovodíkům, mazacím olejům a tukům. Dobře funguje také s brakickou vodou, mořskou vodou a zředěnými kyselinami a zásadami. Není však vhodný pro silná polární rozpouštědla, estery nebo ketony. Níže je uveden průvodce kompatibilitou na základě technických listů:

• Uhlovodíky (diesel, petrolej, surový): Výborně. Výstelka hadice si zachovává pevnost v tahu (minimálně 5 800 psi nebo 40 MPa) i při delším kontaktu.
• Vrtné kaly a cementové kaly: Vynikající odolnost proti oděru zabraňuje vnitřní erozi.
• Pitná voda: Specifické sloučeniny TPU mají certifikaci NSF/ANSI 61, což zajišťuje, že pitné vodě nebude udělována žádná chuť ani zápach.
• Zemědělská hnojiva (tekutá kejda): Vynikající; hladká TPU trubice umožňuje snadné mytí a zabraňuje usazování zbytků.

Chemická odolnost: Teplotní a koncentrační faktory

Chemická odolnost TPU není absolutní; je funkcí teploty a chemické koncentrace. Při zvýšených teplotách se rychlost chemického napadení zrychluje. Pro nepřetržitý provoz je standardní rozsah provozních teplot -50 °C až 65 °C, s přípustnými špičkami do 80 °C. Pro aplikace vyžadující odolnost vůči koncentrovaným kyselinám při vysokých teplotách mohou být vyžadovány specializované verze TPU nebo alternativní materiály. Výrobci mohou na požádání poskytnout specifické tabulky chemické odolnosti pro jedinečné aplikace.

Hodnocení tlaku ploché hadice TPU: Vytváření bezpečnostní rezervy

Pochopení jmenovitý tlak ploché hadice tpu je rozhodující pro návrh systému a shodu s bezpečností. Tlak je obvykle definován dvěma hodnotami: Pracovní tlak (maximální tlak během normálního provozu) a tlak při roztržení (bod, při kterém hadice katastrofálně selže).

Pracovní tlak vs. tlak při roztržení: Bezpečnostní faktor

Průmyslové normy diktují bezpečnostní faktor, obvykle 3:1 nebo 4:1, mezi tlakem roztržení a pracovním tlakem. Například hadice s pracovním tlakem 300 psi by měla mít minimální tlak při roztržení 900 psi. To odpovídá tlakovým špičkám, rázům a mechanickému namáhání během provozu.

Hodnocení tlaku podle průměru a tloušťky stěny

Hodnoty tlaku jsou nepřímo úměrné průměru. 2palcová hadice dokáže zvládnout výrazně vyšší tlaky než 16palcová hadice díky vzorci namáhání obruče. Níže uvedená tabulka shromažďuje údaje od různých výrobců, aby ukázala typické rozsahy tlaku.

Je důležité poznamenat, že konečný jmenovitý tlak sestavy je určen součástí s nejnižší hodnotou, kterou je často spojka. Spojky z nerezové oceli (např. 316 SS) se doporučují pro udržení integrity vysokého tlaku v korozivním prostředí.

Lehká plochá hadice TPU: Logistické a provozní výhody

Poptávka po lehká plochá hadice z TPU je řízena potřebou rychlého nasazení a sníženou únavou posádky. Ve scénářích nouzové reakce, jako je hašení divokých požárů nebo kontrola povodní, záleží na každém kilogramu.

Kvantifikace hmotnostní výhody

Standardní 6palcová pryžová sací hadice může vážit více než 5-6 kg/m (3,3-4,0 lbs/ft). Oproti tomu 6palcový lehká plochá hadice z TPU váží přibližně 2,48 kg/m (1,66 lbs/ft). Při délce 200 metrů (660 stop) to představuje úsporu hmotnosti přes 500 kg (1100 liber). Toto snížení umožňuje:

• Rychlejší balení a vybalování: Nižší objem a hmotnost cívky snižují zátěž personálu.
• Snížené náklady na dopravu: Na nákladní auto nebo vrtulník lze naložit více hadic.
• Zjednodušená manipulace: Může být nasazen z jedoucího vozidla nebo malým týmem.

Charakteristika "naplocho", kdy se hadice při vypouštění úplně zploští, znamená také menší půdorys při skladování a umožňuje snadnější čištění a údržbu.

Plochá hadice TPU pro přenos oleje: Návrh a bezpečnostní protokoly

Použití TPU položená plochá hadice for oil transfer vyžaduje specifické konstrukční prvky ke zmírnění rizik spojených s hořlavými kapalinami a statickou elektřinou. Standardní hadice TPU jsou odolné vůči oleji, ale aplikace na moři a v rafinériích vyžadují zvýšenou bezpečnost.

Antistatická konstrukce a lepení

Když uhlovodíky proudí hadicí vysokou rychlostí, hromadí se statická elektřina. Pokud se nerozptýlí, statický výboj může zapálit páry. Vysoce výkonné hadice určené pro tpu položit plochou hadici pro přenos oleje integrovat uzemňovací mechanismy. Například specializované pobřežní hadice obsahují dva zapouzdřené měděné zemnící dráty v těle hadice, které vedou po celé její délce.

Tyto vodiče musí být elektricky spojeny s vodivými spojkami (jako jsou spojky vyrobené z tvárné litiny nebo nerezové oceli) a poté se skutečným uzemněním. Odpor takového systému je navržen tak, aby byl výrazně pod prahovou hodnotou 1,5 ohm/ft (4,9 ohm/m), kterou vyžadují vojenské standardy, jako je MIL-PRF-370K.

Mechanická odolnost pro přenos uhlovodíků

Kromě statického rozptylu vyžadují hadice pro přenos oleje vysokou pevnost v tahu, aby vydržely tažné síly během operací z lodi na břeh nebo z lodi na loď. Kruhově tkaná výztuž poskytuje pevnost v tahu až 80 000 lb (pro 16" hadici), což zajišťuje, že se hadice neoddělí vlastní vahou nebo unášením plavidla. Kryt TPU také poskytuje nezbytnou odolnost vůči palivu v bunkru, leteckému palivu a ropě, čímž zabraňuje bobtnání nebo změkčení vnější vrstvy.

Závěr: Určení ploché hadice TPU pro kritické operace

Inženýrské výhody TPU položená plochá hadice jsou jasné: nabízí vynikající odolnost proti oděru, široké okno chemické kompatibility a vysoký poměr pevnosti k hmotnosti ve srovnání s běžnými pryžovými nebo PVC hadicemi. Při specifikaci vašeho projektu zvažte následující:

• Pro aplikace zahrnující uhlovodíky upřednostněte hadice s tpu položená plochá hadice chemická odolnost ověření a povinné antistatické zapojení.
• Pro odvodnění nebo zavlažování v členitém terénu, trvanlivost lehká plochá hadice z TPU snižuje cykly výměny.
• Vždy si ověřte jmenovitý tlak ploché hadice tpu proti maximálnímu dynamickému tlaku vašeho systému, včetně přepětí.
• Při porovnávání TPU vs PVC položená plochá hadice , vypočítat celkové náklady životního cyklu, nejen počáteční pořizovací cenu, s přihlédnutím k životnosti a snížené údržbě.

Pro specializované aplikace jako např tpu položit plochou hadici pro přenos oleje , trvejte na dokumentaci potvrzující, že hadice splňuje průmyslové normy pro vodivost a kompatibilitu s kapalinami. Přizpůsobením materiálové vědy aplikaci mohou inženýři zajistit bezpečné, efektivní a nákladově efektivní operace přenosu tekutin.

Často kladené otázky (FAQ)

1. Může být plochá hadice TPU použita pro nepřetržité čerpání motorové nafty?

Ano, TPU je ze své podstaty odolný vůči naftě a dalším alifatickým uhlovodíkům. Pro nepřetržité čerpání, zejména v mořském nebo pobřežním prostředí, je však vyžadována hadice speciálně navržená s antistatickými dráty a vodivými spojkami, aby se zabránilo elektrostatickému výboji.

2. Jaká je flexibilita TPU ve srovnání s pryží při -40°C?

TPU si zachovává vynikající pružnost až do -50°C bez použití změkčovadel, která mohou migrovat. Kaučukové směsi mohou také pracovat při nízkých teplotách, ale mohou vyžadovat specializované (a dražší) formulace. TPU je obecně konzistentnější ve svém výkonu při nízkých teplotách.

3. Jaká je maximální trvalá provozní teplota pro ploché hadice TPU?

Standardní maximální nepřetržitá provozní teplota je 65 °C ( 150 °F). Krátkodobé špičky až do 80 °C (175 °F) jsou přípustné, ale dlouhodobé vystavení této horní hranici zkrátí životnost hadice.

4. Je plochá hadice TPU bezpečná pro pitnou vodu?

Ano, ale pouze pokud je hadice specificky certifikována podle norem NSF/ANSI 61 nebo ekvivalentních norem. Ne všechny sloučeniny TPU jsou vhodné pro potraviny; některé obsahují přísady, které nejsou vhodné pro pitnou vodu. Certifikaci vždy ověřte.

5. Co způsobuje „snakování“ v ploché hadici a zabraňuje mu TPU?

"Zvlnění" neboli boční nestabilita pod tlakem je způsobena nadměrným protažením výztuže. Vysoce kvalitní TPU hadice používají kruhově tkané polyesterové příze, které omezují prodloužení na méně než 2 %, což zabraňuje kroucení a kroucení hadice, zajišťuje stabilní průtok a snižuje opotřebení.

Reference

1. TIPSA. (2025). Oroflex Terrain - plochá výtlačná hadice z extrudovaného TPU s vysokým průtokem. tipsa.com
2. Sluneční hadice. (2025). Layflat hadice dekódované: Proč PVC, guma a TPU uspokojují různé potřeby. sunhose.com
3. TIPSA. (n.d.). OROFLEX OFFSHORE - Extrémně robustní vytlačovaná plochá hadice pro vypouštění paliva a oleje z TPU. DirectIndustry
4. Orientflex. (n.d.). TPU Layflat hadice. orientrubber.com
5. Společnost ZYfire Hose Corporation. (n.d.). Zyfire Layflat 12" 200 Psi pracovní tlak TPU Layflat hadice. madeinchina.com
6. cnhoseflex.com. (2023). TPU Layflat hadice - Technické specifikace. cnhoseflex.com
7. cnhoseflex.com. (2024). Přehled materiálu hadice Layflat: Výhody a nevýhody PVC, PE a TPU. cnhoseflex.com
8. Hitechcorp. (2020). TPU Layflat hadice - Technické údaje. hitechcorp.com.vn
9. John M. Ellsworth. (n.d.). Kuriyama OFAQ 6 palců Polyuretanová vypouštěcí hadice pro pitnou vodu Layflat. jmesales.com
