Jak vybrat správnou hadici pro lámání a ropné pole pro vysokotlaké operace?

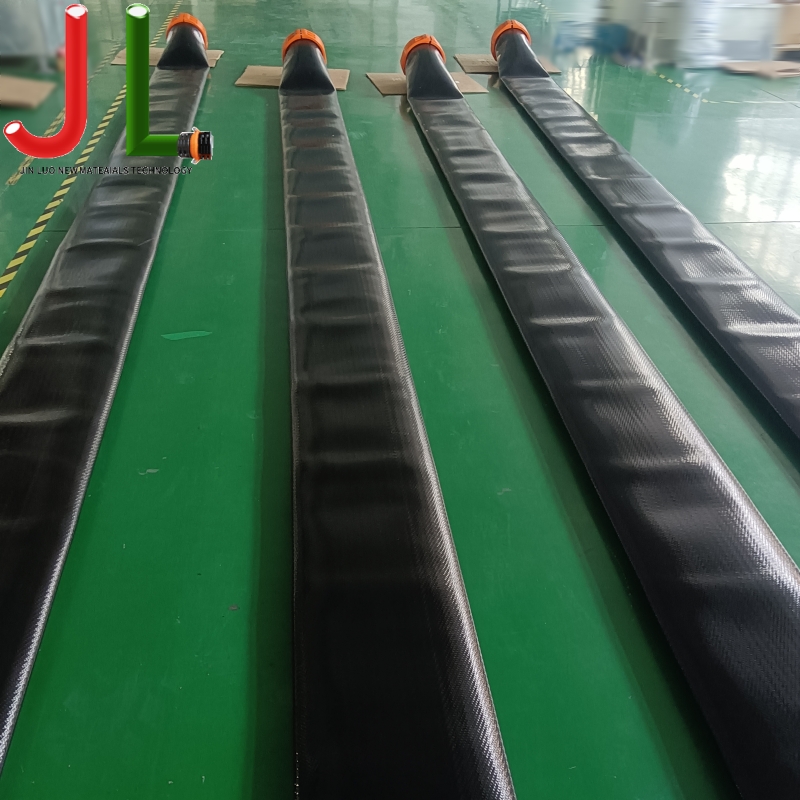

Výběr vhodného Hadice pro lámání a ropné pole je kritickým úkolem pro vrtné inženýry, manažery nákupu a vedoucí provozu v terénu. Tyto hadice přepravují abrazivní propanty, vysokotlaké kapaliny a korozivní chemikálie v extrémních podmínkách. Porucha sestavy hadice může mít za následek těžký průběh, bezpečnostní rizika a narušení životního prostředí. Tato příručka poskytuje technický rámec pro hodnocení konstrukce hadic, výkonnostních norem a požadavků specifických pro aplikaci.

1. Pochopení konstrukčních vrstev hadic a materiálových věd

Výkon jednoho Hadice pro lámání a ropné pole závisí na jeho vícevrstvé konstrukci. Typická vysokotlaká hadice se skládá ze tří primárních vrstev: trubky, výztuže a kryty. Každá vrstva plní odlišnou funkci a výběr materiálu přímo požadované trvanlivosti při cyklickém tlaku a abrazivních médiích.

Při hodnocení vysokotlaká štěpící hadice pro hydraulické štěpení , věnujte zvýšenou pozornost směsi trubek. Nitrilová pryž (NBR) nabízí vynikající odolnost vůči oleji, ale má omezenou toleranci vůči oděru. Hydrogenovaný nitril (HNBR) poskytuje vynikající odolnost vůči kapalinám na bázi ropy a vysokým teplotám, což z něj činí preferovanou volbu pro dlouhodobé operace štěpení, kde teploty kapalin přesahují 200 °F.

1.1 Porovnání vrstev výztuže

Výztužná vrstva určuje tlak při roztržení hadice a životnosti impulsu. Vyztužení spirálovým drátem poskytuje nejvyšší odolnost proti roztržení a flexibilitě pro hadici velkého průměru používaného v lámajících se flotilách. Vyztužení pleteným drátem nabízí dobrou flexibilitu pro menší vedení, ale může se rychleji unavit při cyklování tlaku. Níže uvedená tabulka uvádí technické rozdíly.

2. Odolnost proti oděru a vlastnosti krycího materiálu

Při operacích hydraulického štěpení jsou hadice často taženy přes kamenité povrchy, ocelové plošiny a ostré hrany. Potahový materiál působí jako první obranná linie proti mechanickému poškození. pro otěruvzdorná hadice pro ropná pole pro břidlicový plyn , je nezbytný kryt ze syntetické pryže s vysokou pevností v roztržení (minimálně 150 kN/m).

Výrobci často pro standardní aplikace používají SBR (styren-butadienový kaučuk) nebo CR (chloroprenový kaučuk). Pro prostředí s extrémním oděrem nabízí hadice potažené polyuretanem třikrát až pětkrát delší životnost ve srovnání s pryžovými kryty. Údaje z terénu naznačují, že polyuretanové kryty snižují frekvenci výměny přibližně o 40 % v aplikacích s vysokým třením, jako jsou prasklé spoje potrubí.

3. Hodnoty tlaku a bezpečnostní faktory

Pochopení tlakových jmenovitých hodnot je základem bezpečného návrhu systému. Každý Hadice pro lámání a ropné pole musí mít jasně vyznačený pracovní tlak, který je typický 25 % až 3 % minimálního tlaku při roztržení. Tento bezpečnostní faktor 4:1 nebo 3:1 zohledňuje tlakové špičky, mechanické poškození a degradaci materiálu v průběhu času.

Pro aplikaci vysokotlakého štěpení je běžný pracovní tlak 15 000 psi, přičemž tlaky při roztržení přesahují 60 000 psi. Inženýři by také měli vzít v úvahu hodnocení impulsního cyklu, které udává, kolik tlakových cyklů může hadice vydržet, než dojde k únavě. Kvalitní lámavá hadice by měla vydržet minimálně 200 000 impulsních cyklů při maximálním pracovním tlaku podle testovacích protokolů ISO 6803.

4. Chemická kompatibilita a odolnost vůči tekutinám

Kapaliny pro hydraulické štěpení obsahují komplexní směs vody, propantů, látek snižujících tření, biocidů a inhibitorů vodního kamene. Materiál trubky musí odolávat chemickým degradacím, aby se zabránilo bobtnání, tvrdnutí nebo extrakci sloučenin do proudu tekutin. Chemicky odolná lámavá hadice pro acidifikační operace potřeby speciální směsi trubek.

Pro okyselení zahrnující kyselinu chlorovodíkovou nebo fluorovodíkovou poskytují materiály trubek fluorokarbon (FKM) nejvyšší odolnost. Pro standardní štěpící kapaliny nabízí HNBR vyváženou kombinaci chemické odolnosti a teplotní stability. Níže je uveden souhrn úvah o chemické kompatibilitě.

• HNBR (hydrogenovaný nitril): Vhodné pro naftu, minerální oleje a většinu kapalin pro štěpení; teplotní rozsah -40°F až 275°F.
• FKM (fluorkarbon): Vynikající pro okyselující a aromatické uhlovodíky; teplotní rozsah -20°F až 400°F; vyšší náklady.
• NBR (Nitril): Dobré pro kapalinu na bázi ropy, ale s kapalinami pro kompatibilitu omezenou při vysokých.
• UPE (Ultra-vysokomolekulární polyetylen): Vynikající odolnost proti oděru a chemikáliím pro specializované aplikace.

5. Ukončete připojení a integritu sestavy

Sestava hadice je pouze tak pevná jako její koncové spoje. pro Hadice pro lámání a sestavy ropné tyče s kladívkovými svazy Rozhodující jsou správné krimpovací techniky a výběr spojky. Spojky s kladivem (jako Obr. 100, Obr. 1502 nebo Obr. 206) jsou průmyslovým standardem pro vysokotlaká lomová spojení díky jejich schopnosti rychlého připojení a spolehlivému utěsnění při extrémním tlaku.

Při specifikaci sestav ověřte, že proces krimpování splňuje standardy API 7K nebo ISO 6803. Podlisované spoje se mohou pod tlakem odfouknout, zatímco nadměrné zalisování může poškodit výztužnou vrstvu a vytvořit tak skrytý bod selhání. Testování třetí stranou potvrzuje, že správně zalisované sestavy udržují 100 % jmenovitého pracovního tlaku hadice a tlaku při roztržení.

5.1 Specifikace klíčových sestav

• Udržení krimpu: Na rozhraní spojky musí být dosaženo minimálně 90 % tlaku při roztržení hadice.
• Materiál spojky: Uhlíková ocel se zinkovým nebo epoxidovým povlakem pro odolnost proti korozi ve venkovním prostředí ropných polí.
• Sledovatelnost: Každá sestava by měla obsahovat sériové číslo se záznamů o krimpovacích datech pro zajištění kvality a analýzy poruch.

6. Průmyslové standardy a požadavky na certifikaci

U operací na ropných polích nelze vyjednávat o shodě s uznávanými průmyslovými standardy. API 7K je primární standard pro vrtání a údržbu hadic, pokrývající požadavky na design, výrobu a testování. Hadice pro lomy a ropná pole s certifikací API 7K zajišťuje, že produkt prošel přísnými zkouškami na roztržení, impulsy a ohyby.

Mezi další normy patří ISO 6803 pro impulzní testování, certifikace ABS pro offshore aplikace a schválení MSHA pro prostředí podzemní těžby. Specifikace nákupu měla vyžadovat certifikované zkušební protokoly (CTR) pro každou šarži, dokumentující tlak při roztržení, přilnavost a ověření rozměrů.

Často kladené otázky (FAQ)

• Otázka: Jaká je typická životnost prasklé hadice při běžném provozu?
  Odpověď: Při typických operacích lámání s 200-300 tlakovými cykly na zakázku může kvalitní hadice s hadicí HNBR a výztuží spirálovým drátem vydržet 3 až 5 let. Výměna se doporučuje, když kryt vykazuje viditelné řezy, obnaženou výztuž nebo po zvláště významném tlakovém rázu 110 % pracovního tlaku.
• Otázka: Jak určím správnou velikost hadice pro operaci lámání?
  Odpověď: Velikost hadice je určena požadavky na průtok a tlakovou ztrátu. Pro většinu štěpných aplikací jsou standardní pro připojení potrubí 2“ a 3“ vnitřní průměry, zatímco pro vedení střel se používají 4palcové hadice. Použijte Darcy-Weisbachovy výpočty k ověření, že pokles tlaku nepřesahuje 10 % pracovního tlaku při maximálním průtoku.
• Otázka: Mohou být prasklé hadice opraveny, pokud jsou poškozené?
  Odpověď: Opravy v terénu nejsou povoleny pro vysokotlaké lámavé hadice podle API 7K. Jakýkoli řez oděr, který prokáže provoz nebo výztuž, který vyžaduje okamžitě vyřazení z. Opravené sestavy nelze znovu certifikovat na původní tlakové jmenovité hodnoty.
• Otázka: Jaký je rozdíl mezi lámavou hadicí a rotační vrtací hadicí?
  A: Lomová hadice je navržena pro vysokoprůtokový vysokotlaký přenos abrazivních kalů s častým cyklováním tlaku. Rotační vrtací hadice (kelly hadice) je určena pro nepřetržité otáčení a vibrace na podlaze vrtné soupravy. Nejsou zaměnitelné; lámací hadice má obvykle silnější kryt a jiný vzor uložení výztuže.

Reference

• American Petroleum Institute. (2023). Specifikace API 7K: Zařízení pro vrtání a údržbu studní . Publikační služby API.
• Mezinárodní organizace pro normalizaci. (2020). ISO 6803: Gumové nebo plastové hadice a hadicové sestavy – Hydraulický tlakový impulsní test bez ohýbání .
• Národní asociace korozních inženýrů. (2022). NACE SP0472: Metody a kontroly k zabránění popraskání svařenců z uhlíkové oceli během provozu v korozivních prostředích rafinace ropy .
• Společnost ropných inženýrů. (2021). SPE 204215: Nejlepší postupy pro řízení vysokotlakých hadic při operacích hydraulického štěpení .
• Energetický ústav. (2023). EI Model Code of Safe Practice Part 15: Klasifikace oblasti pro instalaci manipulující s hořlavými kapalinami .
• Správa bezpečnosti a ochrany zdraví při práci. (2022). OSHA 1910.269: Výroba, přenos a distribuce elektrické energie – požadavky na integritu hadic .
