Plynové hadice Layflat: Konstrukce, hodnocení tlaku a použití

co Plynové Layflat hadice Jsou a kde se používají

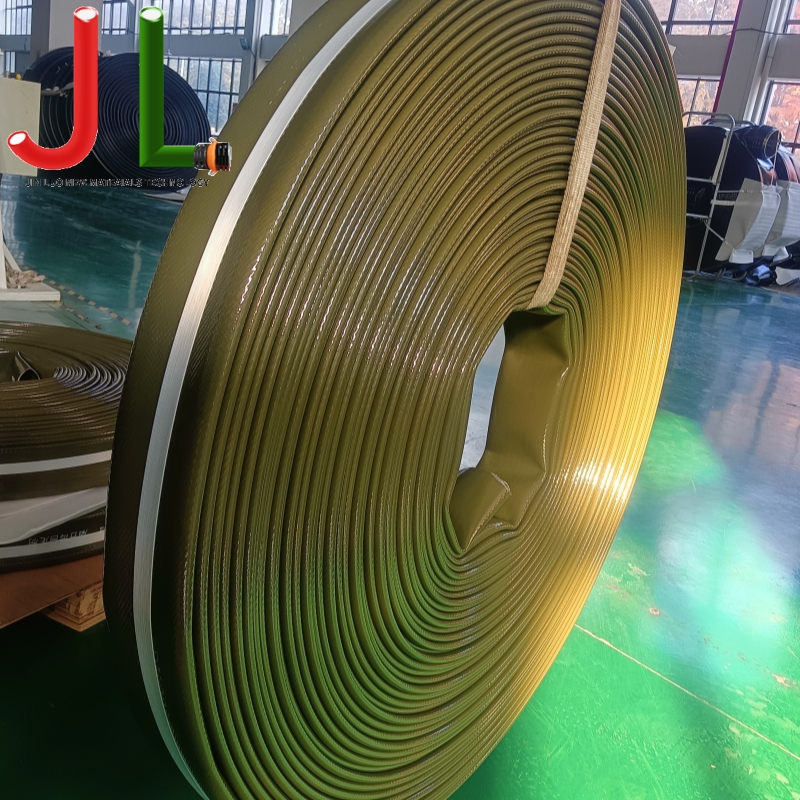

Plynové ploché hadice jsou flexibilní, skládací potrubí určené k dopravě plynných médií – včetně LPG, zemního plynu, stlačeného vzduchu a průmyslových procesních plynů – pod řízeným tlakem. Na rozdíl od pevných potrubí se po vyprázdnění zhroutí naplocho, což umožňuje kompaktní skladování, rychlé nasazení a přímou výměnu na místě. Jejich uložení v plochém profilu je určující praktickou výhodou : 100metrová spirála ploché hadice zabírá zlomek prostoru, který vyžaduje ekvivalentní sestava hadic s kulatým otvorem, což z nich dělá preferovanou volbu všude tam, kde záleží na přenosnosti a rychlosti nasazení.

Primární oblasti použití zahrnují dočasné rozvody plynu na staveništích a těžebních místech, nouzové přemostění při údržbě potrubí, distribuci zemního plynu (zejména LPG pro sušení a ohřev plodin), přenosná zařízení pro výrobu energie a systémy pro síťování plynu pro akce nebo festivaly. V každém případě musí hadice udržovat plynotěsnou integritu při různých tlacích, teplotách a podmínkách manipulace – požadavky, které řídí rozhodnutí o specifikaci uvedená níže.

Konstrukce: Jak se staví plynová Layflat hadice

Plynové ploché hadice jsou kompozitní struktury a každá vrstva plní odlišnou funkci. Pochopení konstrukce pomáhá kupujícím vyhodnotit, zda je daný produkt skutečně vhodný pro plynárenské služby, nebo jde o přepracovanou hadici pro vypouštění vody – rozdíl, který přináší skutečné bezpečnostní důsledky.

Vnitřní trubice

Vnitřní vložka je povrch ve styku s plynem a musí být chemicky kompatibilní se specifickým plynem, který je dopravován. Termoplastický polyuretan (TPU) je standardní volbou pro provoz na LPG a uhlovodíkový plyn díky své nízké propustnosti pro nepolární plyny a odolnosti vůči bobtnání uhlovodíků. EPDM vložky se používají pro zemní plyn a stlačený vzduch, kde je také vyžadována odolnost vůči ozónu. Neoprén (CR) nabízí střední cestu pro smíšené aplikace. Rychlost permeace – objem plynu, který difunduje stěnou vložky na jednotku plochy za jednotku času – je klíčovým parametrem specifikace a měl by být potvrzen podle příslušné normy pro plyn, která se nepředpokládá z obecných údajů o pryžových směsích.

Posílení

Jedna nebo více vrstev vysokopevnostní polyesterové nebo nylonové tkané tkaniny zajišťuje tlakovou únosnost hadice a dodává pokládce její charakteristický plochý průřez, když je prázdná. Úhel vazby a hmotnost tkaniny určují jak strop pracovního tlaku, tak tendenci hadice hladce se zplošťovat bez zauzlování. Do výztužné vrstvy je vetkána antistatická příze na hadicích určených pro provoz s hořlavými plyny, rozptylující elektrostatický náboj, který by se mohl nahromadit z proudu plynu a vytvořit zdroj vznícení – požadavek nařizovaný podle většiny norem pro plynové hadice na celém světě.

Vnější kryt

Vnější plášť chrání výztuž před degradací UV zářením, působením ozónu, otěrem o broušené povrchy a mechanickým poškozením. Pro venkovní plynové rozvody jsou nezbytné kryty stabilizované proti UV záření – nechráněná pryž se při trvalém slunečním záření rychle rozkládá, což vede k praskání povrchu, které se může šířit dovnitř směrem k výztuži. Naše vnější vrstva tedy používá TPU. Kryty jsou obvykle barevné, aby indikovaly typ služby: žlutá je mezinárodně uznávané barevné kódování plynových hadic na většině trhů, ačkoli místní normy se liší a měly by být vždy potvrzeny.

Jmenovité tlaky a rozsahy pracovních teplot

Minimální bezpečnostní faktor 4:1 roztržení k pracovnímu tlaku je základním požadavkem ve většině norem pro plynové hadice. Pro provoz na hořlavé plyny vyžadují některé normy poměr 5:1. Kupující by si při hodnocení dodavatelů měli vyžádat kompletní dokumentaci o zkoušce roztržení – nejen o jmenovitém pracovním tlaku – protože tlak při roztržení je primárním důkazem skutečné kvality konstrukce.

Platné normy a požadavky na certifikaci

Plynové ploché hadice podléhají podstatně přísnějším certifikačním požadavkům než ekvivalentní vodní hadice. Plynné médium představuje rizika pronikání, hořlavosti a elektrostatického vznícení, která vyžadují formální ověření třetí stranou, nikoli pouze tvrzení výrobce.

• EN 1762 (Evropa): Primární evropská norma pro pryžové hadice a hadicové sestavy pro LPG v plynné a kapalné fázi. Specifikuje požadavky na rychlost prostupu, elektrický odpor, tlak při roztržení, cyklování impulsů a flexibilitu při nízkých teplotách. Označení CE podle směrnice o tlakových zařízeních (PED 2014/68/EU) je vyžadováno pro hadice používané v plynových systémech nad určitými prahovými hodnotami tlaku.
• ISO 2928: Pokrývá pryžové hadice pro LPG v kapalné a plynné fázi, poskytuje mezinárodně uznávanou testovací metodologii, která je základem mnoha národních norem mimo Evropu.
• AS/NZS 1869 (Austrálie/Nový Zéland): Nařizuje specifické požadavky na elektrickou vodivost, limity propustnosti a kritéria mechanického výkonu pro sestavy hadic LPG používané v regionu. Antistatické vlastnosti jsou testovány jak na těle hadice, tak na rozhraní spojky.
• ATEX / IECEx: Tam, kde jsou plynové ploché hadice nasazeny v klasifikovaných nebezpečných oblastech – včetně mnoha petrochemických, těžebních a pobřežních prostředí – je povinná shoda s ATEX (EU) nebo IECEx (mezinárodní) pro kompletní hadicovou sestavu včetně koncovek, aby se zabránilo elektrostatickému vznícení.

Vždy si vyžádejte skutečné číslo zkušebního certifikátu a vydávající orgán , nikoli kopii standardního dokumentu. Certifikáty by měly identifikovat konkrétní testovanou konstrukci hadice, nikoli generickou produktovou řadu, a měly by být v rámci doby platnosti certifikace.

Kompatibilita koncových armatur a spojek

Rozhraní spojky je nejčastějším zdrojem úniků plynu v systémech s plochými hadicemi. Certifikované tělo hadice spárované s nevyhovující nebo nesprávně sestavenou armaturou neposkytuje žádnou smysluplnou záruku bezpečnosti. Klíčová kritéria pro výběr kování:

• Materiálová kompatibilita: Mosaz je standardní montážní materiál pro LPG a zemní plyn. Armatury z hliníkové slitiny se používají tam, kde je prioritou hmotnost, ale musí být potvrzeno, že neobsahují měď nad 70 %, což představuje riziko tvorby acetylidu s plyny obsahujícími acetylen. Nerezové armatury jsou vhodné pro korozivní prostředí.
• Sestava krimpovaného vs. svorkového typu: Továrně zalisované (zlisované) fitinky zachovávají jednotnou radiální přilnavost a konzistentní geometrii plynového těsnění. Svorkové fitinky montované na místě přinášejí variabilitu – přílišné utažení deformuje konec hadice; nedostatečné utažení umožňuje mikroúnik. Pro provoz se stlačeným plynem jsou profesionálním standardem lisované sestavy.
• Elektrická kontinuita přes spojku: Antistatické hadice vyžadují udržování elektrického spojení prostřednictvím armatury s připojeným zařízením. Potvrďte, že konstrukce spojky poskytuje kontakt kov na kov nebo že tam, kde to vyžaduje platná norma, je specifikován samostatný zemnící pásek.
• Norma závitu a jmenovitý tlak: BSP, NPT a formy metrických závitů jsou všechny běžně používané. Míchání norem závitů je zdokumentovanou příčinou křížení závitů a následných netěsností. Před specifikováním koncovek hadic si ověřte tvar závitu použitý na připojeném zařízení.

Instalace, kontrola a řízení životnosti

Plynové ploché hadice vyžadují disciplinovanější kontrolní a výměnné protokoly než ekvivalentní vodní hadice. Důsledky nezjištěné degradace jsou podstatně závažnější a poškození pryžové směsi není vždy viditelné na vnějším povrchu, než se vnitřní prostup zvýší na nebezpečnou úroveň.

1. Dodržujte povinné intervaly výměny. Většina norem pro plynové hadice a předpisů plynových úřadů specifikuje maximální životnost bez ohledu na zdánlivý stav – běžně 5 let od data výroby pro LPG hadice s datem výroby vyznačeným na těle hadice. Provoz nad uvedenou životnost ruší certifikaci a pojistné krytí ve většině jurisdikcí.
2. Proveďte zkoušku těsnosti před použitím. Po připojení a před průtokem plynu natlakujte sestavu na pracovní tlak a zkontrolujte všechny spoje schváleným řešením pro detekci netěsností. Nepoužívejte otevřený oheň nebo všeobecnou mýdlovou vodu jako náhradu za kalibrovanou detekční kapalinu.
3. Během skladování chraňte před UV zářením a ozónem. Hadice svinuté skladujte na tmavém a suchém místě mimo elektrické motory nebo transformátory, které vytvářejí ozón. Útok UV záření a ozónu urychluje praskání krytu i v hadicích, které nikdy nebyly pod tlakem.
4. Nikdy nejezděte přes ostré hrany nebo přes místa sevření. Layflat hadice jsou náchylnější k místnímu poškození krytu než hadice s kulatým otvorem, když jsou taženy přes obrubníky, okraje nebo pod pneumatiky vozidla. Poškození krytu okamžitě neohrozí plynotěsnost, ale urychlí degradaci výztuže a sníží rezervu tlaku při roztržení.
5. Při jakémkoli viditelném poškození okamžitě odejděte. Puchýře, delaminace, trvalé zauzlování nebo praskání povrchu jsou důvodem pro okamžité vyřazení z provozu. Nepokoušejte se opravit plynové hadice v terénu; výměna je jedinou vyhovující reakcí na fyzické poškození.
