Zlomená TPU hadice a frakovací hadice: Materiály, tlak a výkon v terénu

Případ pro TPU v aplikacích lámajících se hadic

Hydraulické štěpení klade podmínky, které eliminují většinu materiálů hadic pro všeobecné použití v rámci pracovních cyklů. Kaše s propantem pohybující se vysokou rychlostí vývrtem hadice rychle eroduje pryžové vložky; tlakové pulsy generované cyklováním únavových výztužných vrstev triplexního čerpadla, které nebyly navrženy pro impulsní zatížení; a chemický koktejl látek snižujících tření, biocidů, inhibitorů kotelního kamene a kyselých stupňů degraduje materiály, které postrádají širokou chemickou odolnost. TPU přežije tuto kombinaci namáhání lépe než jakýkoli alternativní polymer v současném použití na ropných polích.

Výhoda začíná na molekulární úrovni. Segmentovaná bloková struktura termoplastického polyuretanu – střídání tvrdých a měkkých domén – poskytuje kombinaci vlastností, které se žádný jednofázový elastomer nevyrovná: odolnost proti oděru srovnatelná s technickými plasty, elastická obnova srovnatelná s pryží a chemická odolnost, která se rozšiřuje napříč alifatickými uhlovodíky, zředěnými kyselinami a vysoce slanou vodou. Při kontrolovaném testování opotřebení, Vnitřní vložky TPU překonávají nitrilový kaučuk faktorem 4 až 6 za ekvivalentních podmínek abrazivní kaše. U vysokorychlostního kompletačního čerpání keramického propantu při koncentracích nad 400 kg/m³ se tento rozdíl promítá přímo do počtu fází, které sestava hadice přežije, než je potřeba vyměnit vložku.

TPU funguje také tam, kde pryž selhává při extrémních teplotách. Zimní operace na ropných polích v Permské pánvi, Montney nebo sibiřských polích vystavují povrchové vybavení nočním minimům pod -30 °C. Standardní nitrilové a EPDM hadice při těchto teplotách výrazně tuhnou, což zvyšuje riziko poškození zauzlováním během nasazování. Správně formulované směsi TPU si udržují provozní flexibilitu až do -40 °C , což je důležité prakticky tehdy, když posádka před úsvitem v podmínkách pod nulou pokládá ošetřovací železo a hadice.

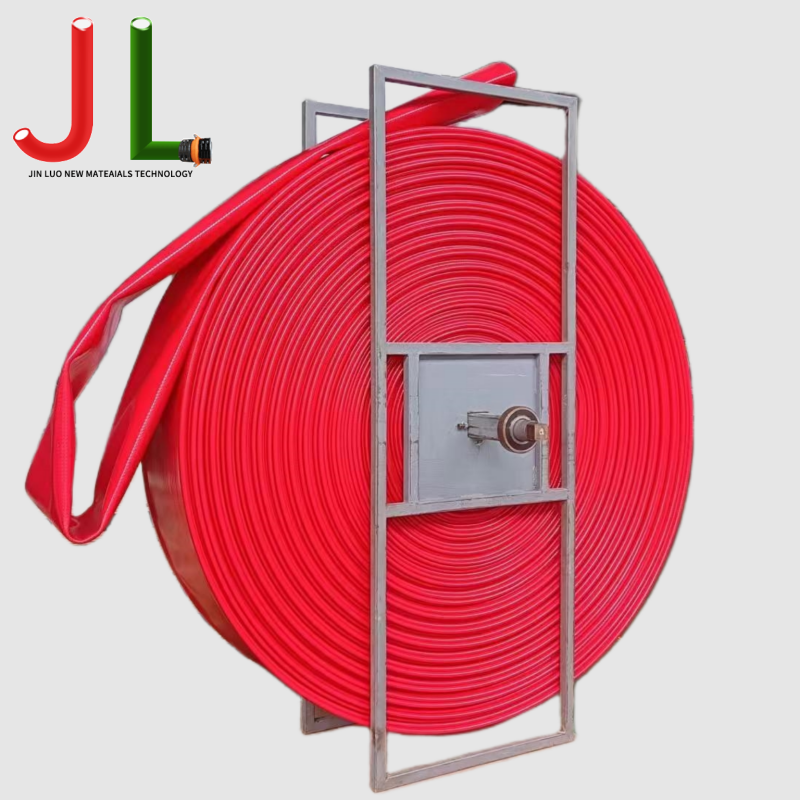

Jak Prasknutí TPU hadice Je postaveno: Vrstva po vrstvě

Frakovací hadice je kompozitní struktura a její výkon je pouze tak dobrý, jakou má nejslabší vrstva v sestavě. Pochopení toho, k čemu každá vrstva přispívá, objasňuje, proč hadice TPU pro ropná pole mají oproti standardním průmyslovým hadicím významnou cenu – a proč je tato prémie oprávněná v provozu.

Vnitřní vložka

Vložka je prvním povrchem, který je v kontaktu s kaší, a primárním povrchem opotřebení v provozu propantu. TPU vložky pro ropné pole jsou složeny na tvrdost 90–95 Shore A – výrazně tvrdší než řada 80–85 Shore A typická pro ploché nebo běžné průmyslové hadice TPU – protože tvrdost přímo koreluje s odolností proti otěru při erozi kalu. Kompromisem je mírné snížení pružnosti při nízkých teplotách, což je důvod, proč specifikace lámavých hadic v chladném klimatu někdy vyžadují měkčí směs vložky s tvrdostí blíže 85 Shore A, která akceptuje poněkud kratší životnost vložky výměnou za bezpečnou manipulaci v extrémních mrazech.

TPU na bázi polyetheru je obecně upřednostňováno před polyesterem na bázi vložkových aplikací pro ropná pole. Polyester TPU je náchylný k hydrolytické degradaci při trvalém kontaktu s vodou – což je značná zátěž při přenosu vyrobené vody nebo jakékoli služby, kde hadice sedí mezi jednotlivými pracemi naplněná tekutinou. Polyether TPU si zachovává svou pevnost v tahu a vlastnosti prodloužení díky prodlouženému ponoření do vody , což je kritické pro hadici, která může být ponechána nabitá přes noc mezi fázemi lámání.

Balíček zesílení

Výztuž určuje tlakovou kapacitu a únavovou životnost. Zlomové hadice obvykle používají vysokopevnostní polyesterové nebo aramidové opletení. Úhel opletení je navržen tak, aby optimalizoval rovnováhu mezi odolností vůči tlaku a axiální stabilitou — hadice, která se pod tlakem nadměrně prodlužuje nebo smršťuje, vytváří nepředvídatelné zatížení spojů armatur a může v polních podmínkách uvolnit spojky.

Vnější kryt

Na místě Frac jsou hadice taženy přes štěrkové polštáře, přejížděny těžkým zařízením a opakovaně navíjeny a odvíjeny v abrazivních podmínkách. Vnější kryt TPU odolává tomuto mechanickému namáhání účinněji než pryžové alternativy a na rozdíl od pryže nepraská ani nekontroluje povrch, když je vystaven ozónu, UV záření nebo postříkání uhlovodíkem, které je běžné na jakémkoli místě výroby. Vnější kryt také poskytuje první linii obrany proti poškození výztuže; hadice s viditelným vyztužením by měla být považována za narušenou bez ohledu na stav zbývající vložky.

Koncové armatury a sestavy spojek

Rozhraní spojka-hadice je statisticky nejčastějším iniciačním bodem poruchy v sestavách frakování hadic. Geometrie kované objímky musí být přesně přizpůsobena vnějšímu průměru hadice a konstrukci stěny; poddimenzovaný nebo předimenzovaný kroužek vytváří koncentrace napětí, které šíří trhliny při impulzním zatížení. API 7K vyžaduje, aby koncové spoje byly otestovány při 1,5× pracovním tlaku jako součást kvalifikace montáže a každá sestava by měla nést serializovaný zkušební certifikát vysledovatelný k této konkrétní události důkazního testu.

Chemická expozice ve Frac Service: Čemu TPU odolává a kde jsou jeho limity

Žádný jednotlivý polymer není univerzálně kompatibilní se všemi kapalinami, které se vyskytují při operacích na ropných polích, a TPU není výjimkou. Pochopení hranic chemické odolnosti TPU je stejně důležité jako znalost jeho silných stránek.

TPU zvládá většinu chemických látek při štěpení kapalin bez významné degradace:

• Základní kapalina Slickwater: Sladká voda a vyrobená voda v typických rozmezích TDS způsobují zanedbatelnou degradaci TPU po delší dobu provozu.
• Reduktory tření (polyakrylamid): Žádný významný útok TPU při koncentracích pro použití v terénu.
• Alifatické uhlovodíky: Nafta, ropa a lehký kondenzát vytvářejí minimální bobtnání ve správně formulovaném TPU pro ropná pole – obvykle méně než 5% změna objemu po 72 hodinách ponoření.
• Zředěná HCl (až ~15 %): Polyether TPU vykazuje přijatelnou odolnost při okolní teplotě; životnost je kratší než při provozu s vodou, ale dostačující pro standardní práce se stimulací kyselin.
• Biocidy, inhibitory vodního kamene, inhibitory koroze: Při typických koncentracích pro ošetření v terénu tyto přísady nezpůsobují významnou degradaci TPU.

Situace, kdy TPU dosáhne svých limitů, stojí za to znát, než budou objeveny v terénu:

• Aromatické uhlovodíky: Toluen a xylen způsobují výrazné bobtnání TPU. Hadice převedené do kondenzátu nebo ropy bohaté na aromatické látky by měly být před nasazením materiálově způsobilé pro tyto specifické kapaliny.
• Koncentrovaná kyselina: HCl nad 15–20 % nebo HF v jakékoli koncentraci napadá TPU progresivně. Úlohy štěpení kyselinou při vyšších koncentracích vyžadují potvrzené údaje o kompatibilitě materiálu vložky od výrobce.
• Zvýšená teplota kapaliny: Chemická odolnost TPU se snižuje při zvýšených teplotách. Vložka, která funguje přijatelně při kyselém provozu 20 °C, se může rychleji zhoršit, pokud teplota kapaliny v hadici stoupne nad 60 °C v důsledku tepla čerpadla nebo návratu z vrtu.

Inspekce v terénu a odchod do důchodu: Správa frakovací hadice v provozu

Porucha hadice při provozním tlaku je událost s vysokou energií. Uložená energie v tlakové hadici při 100 barech a průměru 4 palce je značná; selhání spojky nebo prasknutí vložky může způsobit vážné zranění blízkému personálu a nekontrolované uvolnění tekutiny na podložku. Strukturovaná kontrola nepředstavuje administrativní režii – je to primární mechanismus pro zachycení degradace předtím, než se stane bezpečnostní událostí.

Kontroly před zaměstnáním

Před každou prací projděte celou hadici po celé délce a zkontrolujte, zda na vnějším krytu nejsou zářezy nebo oděrky dostatečně hluboké, aby bylo možné odhalit výztuhu, lokalizované vybouleniny indikující oddělení vložky nebo poškození výztuže, zauzlování nebo nastavené ohyby, které se neuvolní, když je hadice položena rovně, a jakékoli spojky vykazující pohyb, korozi na rozhraní objímky a hadice nebo poškození závitu. Každá hadice s odkrytou výztuží je okamžitě vyřazena – bez výjimky. Vyboulení kdekoli na těle je známkou vnitřního strukturálního selhání a vyžaduje stejnou reakci.

Tlakový test po skončení pracovního poměru

Po fázích vysoké rychlosti nebo vysoké koncentrace propantu proveďte hydrostatickou zkoušku při 1,5× pracovním tlaku s vodou, než se hadice vrátí do provozu. Tím se zachytí poškození vložky, které není zvenčí viditelné, a ztráta integrity spojky dříve, než se projeví v provozních podmínkách v terénu. Zaznamenejte výsledky testu podle sériového čísla hadice.

Monitorování opotřebení vložky

Při trvalém provozu kejdy se tloušťka stěny vnitřní vložky s každou prací progresivně zmenšuje. Periodická kontrola řezu a měření – řezání krátkého úseku z hadice v plánovaných intervalech a měření zbývající tloušťky vložky – umožňuje operátorům sestavit model míry opotřebení pro jejich konkrétní typ propantu, rychlost čerpadla a pracovní profil. Jakmile tloušťka vložky dosáhne 50 % původní, hadice by měla být vyřazena z provozu propant i když není viditelné žádné vnější poškození, protože zbývající tloušťka stěny již neposkytuje dostatečnou bezpečnostní rezervu proti prasknutí.

Odchod do důchodu na základě času a cyklu

Fyzická kontrola zachytí viditelné poškození, ale ne všechny degradační mechanismy jsou zvenčí viditelné. Šíření únavových trhlin ve výztužných vrstvách, UV zkřehnutí vnějšího krytu a progresivní kompresní sada těsnění spojky, to vše se vyvíjí interně. API 7K a většina hlavních programů pro správu hadic operátora specifikují maximální limity životnosti – typicky 5 až 10 let od data výroby a definovaný maximální počet tlakových cyklů —jako pojistka proti poruchovým režimům, které samotná kontrola nemůže odhalit. Hadice, které dosahují těchto limitů, jsou vyřazeny bez ohledu na jejich vizuální stav.
